【综合能源管理--客户案例】某气体装备制造有限公司
2025-09-24
本项目用户方某气体设备制造股份有限公司成立于 2000 年 10 月 ，经营范围包括一般项目：金属包装容器及材料制造；安全、消防用金属制品制造；新能源原动设备制造；气体、液体分离及纯净设备制造。
经现场调研发现目前都是机械式水表，采用人工抄表方式进行管理，市电/光伏原有的数据采 集箱无法正常使用，部分有采集但是平台无数据；天然气只有单项天然气流量的内部采集；企业无法做到科学有效的对能源能耗进行管理。
通过本次“能源能耗管理系统”的建设，对企业电用能、水用能、天然气用能数据采集分步实现企业的用能设备智能化分类分项控制，丰富控制手段，藉此建立更加完善的、合理、符合相关政策能源资源管理体系。最终实现“一个平台，能源全控”，实现能耗的管理、分析和控制的管理目标。
一、设备选型
（2）主要特点
不受流体密度、粘度、温度、压力和电导率变化的影响,线性测量原理能实现高精度测量;
安装要求低,前直管段只要求 5D,后直管段为 2D(D 为所选仪表的内直径);
公称通径 DN3-DN3000 覆盖范围宽，衬里和电极有多种选择,能满足测量多种导电流量的要求;
具有MODBUS-RS485、HARTGPRS和PROFIBUS等通讯信号输出(选配);
转换器采用32位嵌入式微处理器，全数字处理,运算速度快，抗干扰能力强、测量可靠、精确度高、测量范围度可达1500:1;
具有电导率测量功能,可以判别传感器是否空管,具有自检与自诊断功能;
内部计算器可分别显示正向累积流量、反向累积流量及瞬时流量;

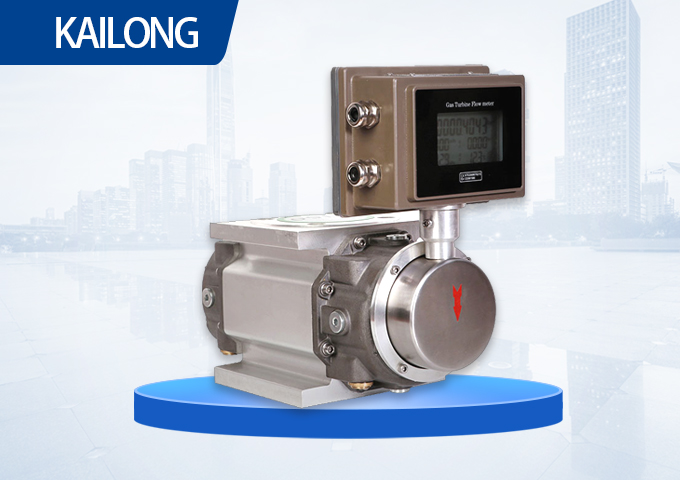

气体罗茨流量计（天然气终端计量设备）
（1） 产品概述
LLQ型气体腰轮流量计是我公司总结多年经验的研制，并采用多项创新技术而开发成功的新一代产品，该产品是一种高精度、高可靠、宽范围度、低始动流量的容积式气体计量仪表可直接测量气体的工况体积流量和总量，也可通过配置体积修正仪,测量气体的温度、压力、标沉体积流量和总量,可选配DTU模块,实现无线远传。已大量应用于城市燃气和工业气体流量计量与检测,是用户实现高精度、高可靠计量的理想仪表。
（2）主要特点
精度高,重复性好。内部转专子经精密加工和平衡测试,无接触旋转，良好的油润滑,确保流量计精度不变。
流量计前后不需要直管段，可以安装在环境狭窄的场合;
始动流量小,量程比宽,适合于计量负荷变动大的气体流量;
仪表具有脉冲信号输出、4-20mA模拟信号输出、RS485(MOD-BUS-RTU协议)通讯输出;同时还有IC卡信号输出，可与IC卡预付费系统配套使用，便于贸易结算;
使用全新的第四代隧道磁阻技术信号传感器(TMR)，大大增强了仪表的抗电磁干扰能力;
·可靠的电磁兼容设计，抗干扰性能好，可靠性高,满足JJG633-2005 标准的电磁兼容实验要求;
采用低功耗设计，可用锂电池供电，电池可连续使用2年以上;同时也可外接电源:
（1）产品概述
LWQ型气体涡轮流量计吸取了国内外流量仪表先进技术优化设计,综合了气体力学、流体力学、电磁学等理论而自行研制的集温度、压力、流量传感器和智能流量积算仪于一体的新一代高精度、高可靠性的气体精密计量仪表,具有出色的低压和高压计量性能，多种信号输出方式以及对流体扰动低敏感性,广泛适用于天然气、煤制气、液化气、轻烃气等气体的计量。
（2）主要特点
集微处理器、流量传感器、高精度温度、压力传感器于一体直接测量被测气体的流量、温度、压力,并自动进行流量跟踪补偿和压缩因子运算;
采用低功耗设计，可用锂电池供电，电池可连续适用2年以上，同时也可外接电源;
仪表具有脉冲信号、模拟信号输出，可通过 RS485 通讯接口或采用GPRS系统，直接实现计算机数据的集中采集和实时管理;
平台基于物联网及能源互联网架构，感知层完成数据的感知与采集，其多通道采集及 WEB 负载均衡集群服务器为能耗大数据计算提供驱动力，将能耗大数据进行实时计算后，按照云平台的功能模块进行展示与交互，提供实时监测、分析、统计、预警及预测性运维提供支撑。平台以实现绿色节能运营为基础，以建筑降耗增效及建筑生态节能体系为目标，借助能源管理系统，树立先进的管理理念，以不断完善的数学模型为依据，以优化的控制算法为核心，以客观的实际能耗为评价指标，以达到更优异的能源监测与管理功效。
经现场调研发现目前都是机械式水表，采用人工抄表方式进行管理，市电/光伏原有的数据采 集箱无法正常使用，部分有采集但是平台无数据；天然气只有单项天然气流量的内部采集；企业无法做到科学有效的对能源能耗进行管理。
通过本次“能源能耗管理系统”的建设，对企业电用能、水用能、天然气用能数据采集分步实现企业的用能设备智能化分类分项控制，丰富控制手段，藉此建立更加完善的、合理、符合相关政策能源资源管理体系。最终实现“一个平台，能源全控”，实现能耗的管理、分析和控制的管理目标。
一、设备选型
1、水表计量终端
（1）产品概述

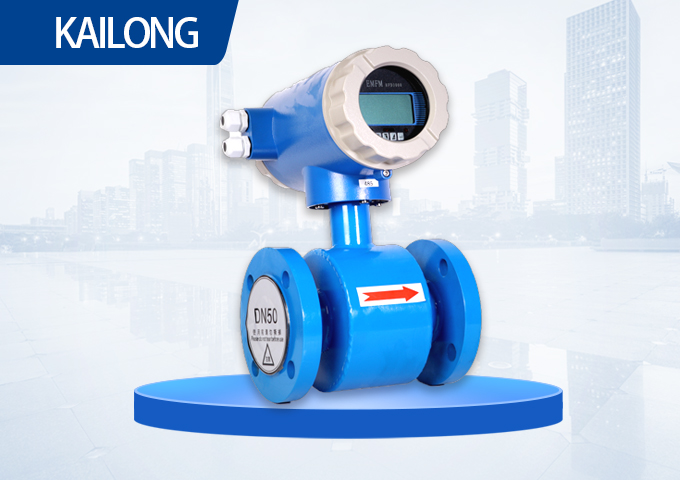

电磁流量计是应用电磁感应原理，根据导电流体通过外夹磁场时感生的电动势来测量导电流体流量的一种仪表。测量管内无阻流及活动部件，压力损失小，因此不会造成额外的能量损失,也不会造成堵塞,节能效果显著,特别适宜液固两相流介质,如污水、泥浆、矿浆、纸浆等的测量。（2）主要特点
不受流体密度、粘度、温度、压力和电导率变化的影响,线性测量原理能实现高精度测量;
安装要求低,前直管段只要求 5D,后直管段为 2D(D 为所选仪表的内直径);
公称通径 DN3-DN3000 覆盖范围宽，衬里和电极有多种选择,能满足测量多种导电流量的要求;
具有MODBUS-RS485、HARTGPRS和PROFIBUS等通讯信号输出(选配);
转换器采用32位嵌入式微处理器，全数字处理,运算速度快，抗干扰能力强、测量可靠、精确度高、测量范围度可达1500:1;
具有电导率测量功能,可以判别传感器是否空管,具有自检与自诊断功能;
内部计算器可分别显示正向累积流量、反向累积流量及瞬时流量;
插入式电磁流量计，安装简单，可不断流现场带压开孔，具有绝对的安装优势和价格优势。
气体罗茨流量计（天然气终端计量设备）
（1） 产品概述
LLQ型气体腰轮流量计是我公司总结多年经验的研制，并采用多项创新技术而开发成功的新一代产品，该产品是一种高精度、高可靠、宽范围度、低始动流量的容积式气体计量仪表可直接测量气体的工况体积流量和总量，也可通过配置体积修正仪,测量气体的温度、压力、标沉体积流量和总量,可选配DTU模块,实现无线远传。已大量应用于城市燃气和工业气体流量计量与检测,是用户实现高精度、高可靠计量的理想仪表。
（2）主要特点
精度高,重复性好。内部转专子经精密加工和平衡测试,无接触旋转，良好的油润滑,确保流量计精度不变。
流量计前后不需要直管段，可以安装在环境狭窄的场合;
始动流量小,量程比宽,适合于计量负荷变动大的气体流量;
仪表具有脉冲信号输出、4-20mA模拟信号输出、RS485(MOD-BUS-RTU协议)通讯输出;同时还有IC卡信号输出，可与IC卡预付费系统配套使用，便于贸易结算;
使用全新的第四代隧道磁阻技术信号传感器(TMR)，大大增强了仪表的抗电磁干扰能力;
·可靠的电磁兼容设计，抗干扰性能好，可靠性高,满足JJG633-2005 标准的电磁兼容实验要求;
采用低功耗设计，可用锂电池供电，电池可连续使用2年以上;同时也可外接电源:
专用液晶显示屏,读数直观方便，可同时显示标沉瞬时流量、工况瞬时流量、标沉累积流量以及测量介质的温度、压力等参数。
（1）产品概述
LWQ型气体涡轮流量计吸取了国内外流量仪表先进技术优化设计,综合了气体力学、流体力学、电磁学等理论而自行研制的集温度、压力、流量传感器和智能流量积算仪于一体的新一代高精度、高可靠性的气体精密计量仪表,具有出色的低压和高压计量性能，多种信号输出方式以及对流体扰动低敏感性,广泛适用于天然气、煤制气、液化气、轻烃气等气体的计量。
（2）主要特点
集微处理器、流量传感器、高精度温度、压力传感器于一体直接测量被测气体的流量、温度、压力,并自动进行流量跟踪补偿和压缩因子运算;
采用低功耗设计，可用锂电池供电，电池可连续适用2年以上，同时也可外接电源;
仪表具有脉冲信号、模拟信号输出，可通过 RS485 通讯接口或采用GPRS系统，直接实现计算机数据的集中采集和实时管理;
液晶显示屏,读数直观方便，可同时显示标况瞬时流量、工况瞬时流量、标况累积流量以及测量介质的温度、压力等参数
平台基于物联网及能源互联网架构，感知层完成数据的感知与采集，其多通道采集及 WEB 负载均衡集群服务器为能耗大数据计算提供驱动力，将能耗大数据进行实时计算后，按照云平台的功能模块进行展示与交互，提供实时监测、分析、统计、预警及预测性运维提供支撑。平台以实现绿色节能运营为基础，以建筑降耗增效及建筑生态节能体系为目标，借助能源管理系统，树立先进的管理理念，以不断完善的数学模型为依据，以优化的控制算法为核心，以客观的实际能耗为评价指标，以达到更优异的能源监测与管理功效。
