天然气的流量测量目前主要以贸易结算较为常见，目前，我国用于天然气流量测量的流量计常用的有：气体超声波流量计、气体涡轮流量计、气体腰轮（罗茨）流量计、旋进旋涡流量计。

常用天然气流量计工作原理对比

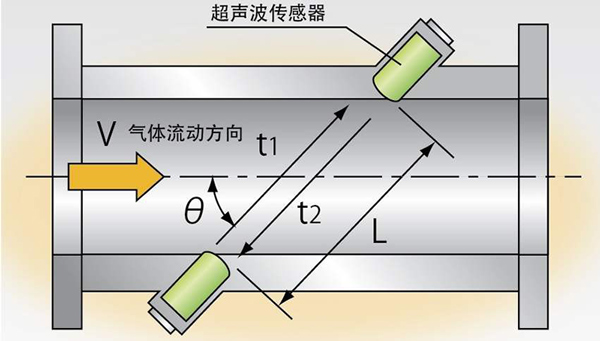

1、气体超声波流量计工作原理：一个探头发射信号穿过介质、被另一个探头接收到，同时，第二个探头同样发射信号被另一个探头接收到，由于受到介质流速的影响，二者存在时间差，根据流速和时间差之间的换算关系，进而可以得到气体的流量。

一句话总结：根据介质的传输时间差来计算流量，即我们常说的时差法。

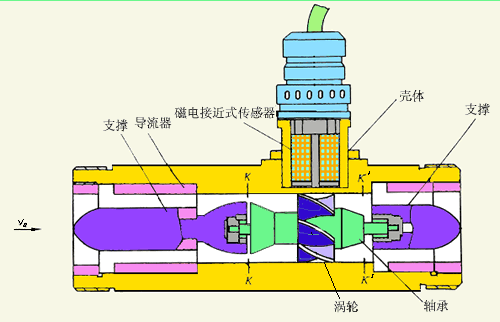

2、气体涡轮流量计工作原理：当气体通过涡轮流量传感器导流器时冲击涡轮叶片产生冲击力，当冲击力对涡轮产生转动力矩大于涡轮机械摩擦阻力矩和流动阻力矩之和后将带动涡轮转子转动，所有力矩平衡时，转速保持稳定。在流量测量范围内，通过涡轮的流量与涡轮的旋转角速度成正比。

一句话总结：气体推动叶轮转动，根据叶轮转动的速度计算气体流量。

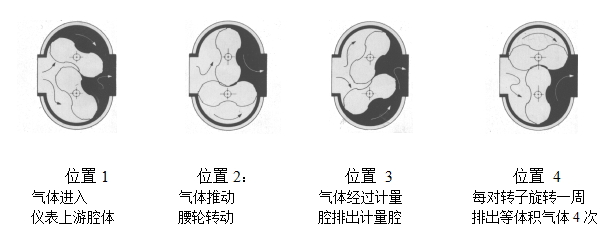

3、气体腰轮（罗茨）流量计工作原理：装于计量室内的一对共轭转子在流通气体的出入口压差（P入＞P出）作用下，通过精密加工的调校齿轮使转子保持正确的相对位置。转子间、转子与壳体、转子与墙板间保持较佳工作间隙，实现了连续的无接触密封。转子每转动一周，则输出四倍计量室有效容积的气体。

一句话总结：计量室的转子转动排出气体，转子每转动一周，则输出四倍计量室有效容积的气体。

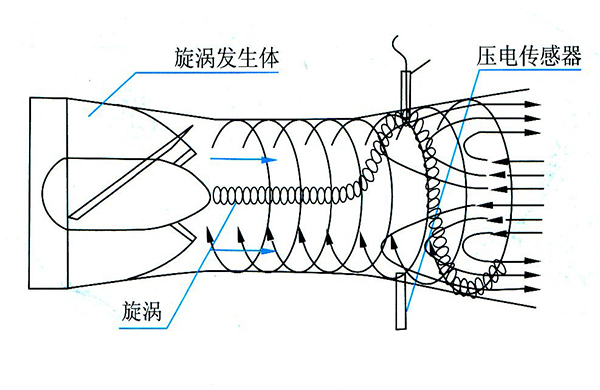

4、旋进旋涡流量计工作原理：在入口侧安放一组螺旋型导流叶片，当流体进入流量传感器时，导流叶片迫使流体产生剧烈的旋涡流。当流体进入扩散段时，旋涡流受到回流的作用，开始作二次旋转，形成陀螺式的涡流进动现象，该进动频率与流量大小成正比。

一句话总结：气体经过仪表产生陀螺式的旋涡，旋涡频率与流量大小成正比

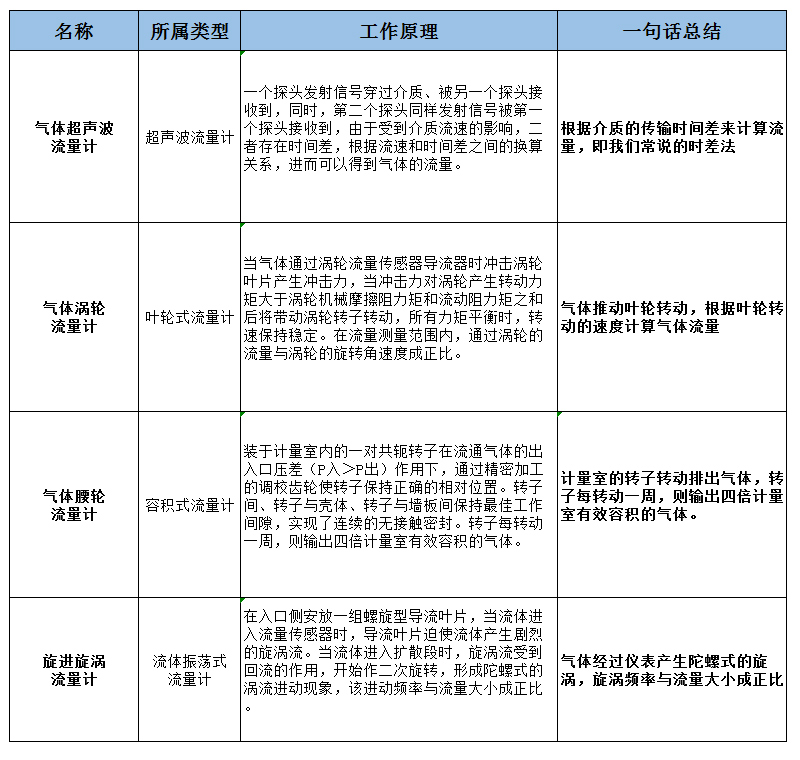

下表建议您保存，一看就懂
