一、液体涡轮流量计安装知识要点及安装图

4、为了检修时不至影响液体的正常输送，应在传感器两端的直管段外安装旁通管道。

5、液体涡轮流量计在安装时，应注意远离外界电场、磁场，必要时应采取有效的屏蔽措施，以避免外来干扰。

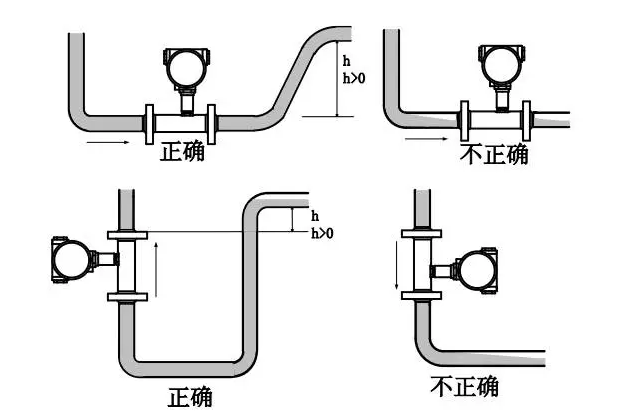

6、液体涡轮流量计可水平、垂直安装，垂直安装时流体方向必须向上。液体应充满管道，不得有气泡。

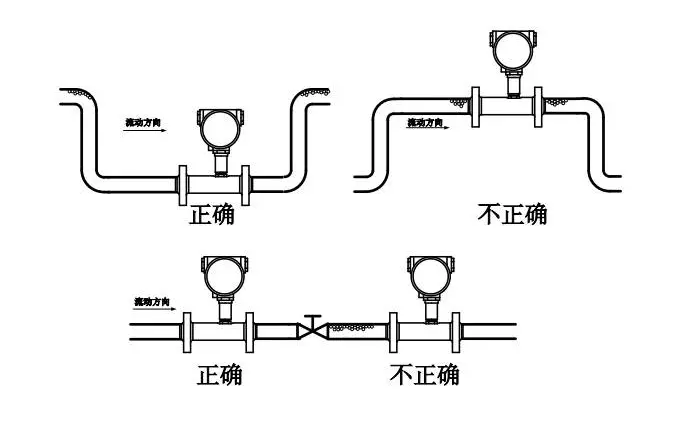

7、安装时，液体流动方向应与传感器外壳上指示流向的箭头方向一致。安装时必须使管道内流体满管，才能保证测量精度。

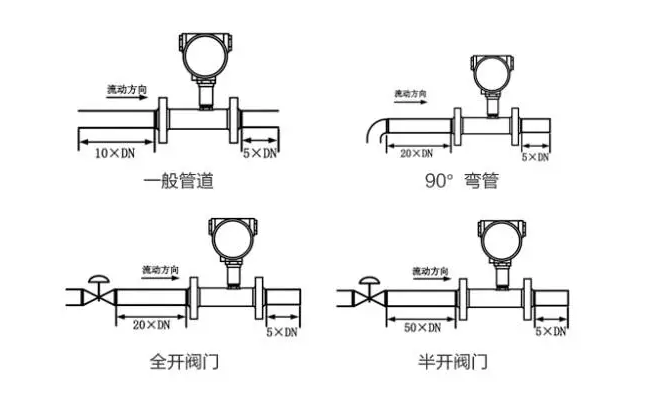

8、液体涡轮流量计上游端至少应有10倍公称通径长度的直管段，下游端应不少于5倍公称通径的直管段，其内壁应光滑清洁，无凹痕、积垢和起皮等缺陷。传感器的管道轴心应与相邻管道轴心对准，连接密封用的垫圈不得深入管道内腔。不同情况下的直管段要求如下图。
